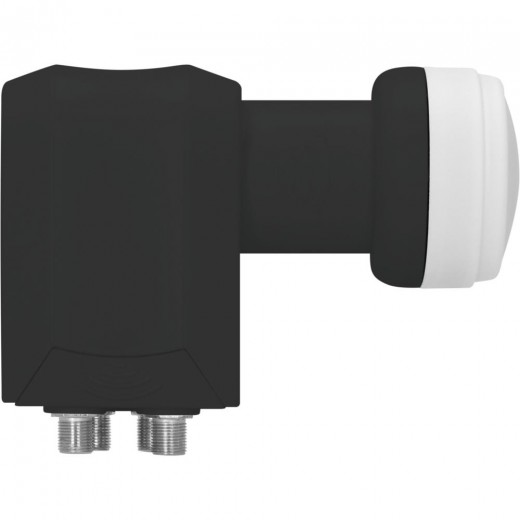

Universal-Quattro-Switch-LNB, 40mm

Top-Ausstattung


●Für 4 Teilnehmer
●F-Anschlüsse
●Feed-ø 40 mm
●LTE-Störsicher

Der LNB eignet sich für alle Antennenschüsseln mit 40-mm-Feedaufnahme und dient der Umsetzung von TV-, Radio- und Multimediaangeboten, die über Satellit ausgestrahlt werden.

Der LNB verfügt über vier Ausgänge, von denen jeder direkt mit einem Empfangsgerät Sat-Receiver oder Smart-TV verbunden werden kann. Alle Empfangsgeräte sind in der Wahl ihrer Programme unabhängig, da an jedem der vier LNB-Ausgänge die Signale des gesamten Empfangsbereichs anliegen. An dem Universal Quattro-Switch-LNB können aber ohne weiteres auch zwei Twin-Receiver anstelle von vier Einzelgeräten angeschlossen werden.

Der Universal-Quattro-Switch-LNB erlaubt maximal allerdings nur den Vier-Teilnehmer-Empfang. Eine Erweiterung des Empfangssystems durch Multischalter ist nicht vorgesehen. Wenn mehr als vier Teilnehmer angeschlossen werden sollen, ist der Einsatz eines Quattro-LNB in Verbindung mit einem Multischalter zu verwenden.

Durch seine Bauart ist der Universal-Quattro-Switch-LNB gegen Störungen durch LTE-Mobilfunk geschützt .

Technische Daten


Farbe schwarz
Gerät (BxHxT) 5.70 x 10.10 x 12.80 cm
Umgebungstemperatur -40 ... 70 °C
Luftfeuchtigkeit 10 ... 95 %

●Lokal Oscillator
Low-Band 9,75 GHz
High-Band 10,6 GHz
Genauigkeit ± 1 MHz
Temperaturdrift ± 2.5 MHz
Phasenrauschen -85 dBc/Hz @10kHz

●LNB-Steuerung
Vertikal 10.5 ... 14,5 V
Horizontal 16 ... 22 V
Bandumschaltung 22 kHz

●Ausgangsfrequenzbereich
Low-Band 950 ... 1950 MHz
High-Band 1100 ... 2150 MHz

●Eingangsfrequenzbereich
Low-Band 10,7 ... 11,7 GHz
High-Band 11,7 ... 12,75 GHz

●Geeignet für
Anzahl Teilnehmer 4
Anzahl Orbitpositionen 1

Ausgänge 4
Impedanz 75 Ω
Feedaufnahme 40 mm
Anschluss-Typ F-Buchse
Verstärkung 60 ... 65 dB
Rauschmaß typ. 0.75 dB
Stromverbrauch typ. 150 mA
