Professioneller, fernspeisbarer CATV-Verstärker 38dB für digitales Kabelfernsehen, UKW, DAB+, DVB-T2
Dieser professionelle Hausanschlussverstärker ist für größere Verteilungen im Kabelnetz (oder Antennenanlagen) konzipiert und wird per Fernspeisung betrieben.
Zum Betrieb ist daher zwingend ein Fernspeisenetzteil mit 30-65 V Wechselspannung erforderlich, z.B. Axing BZU 100-00 mit Weiche TZU 15-01.
Der maximale Ausgangspegel beträgt 107 dBµV (CENELEC Raster 41 ch, 60 dB IMA, CSO/CTB). Dämpfung und Entzerrung können bequem und genau über Platinenschalter eingestellt werden.
Zusätzlich ist eine Interstage-Dämpfung und -Entzerrung durch Jumper von 0-6 dB einstellbar. Beides ermöglicht eine genaue und dauerhaft betriebssichere Einstellung der Verstärkerparameter.

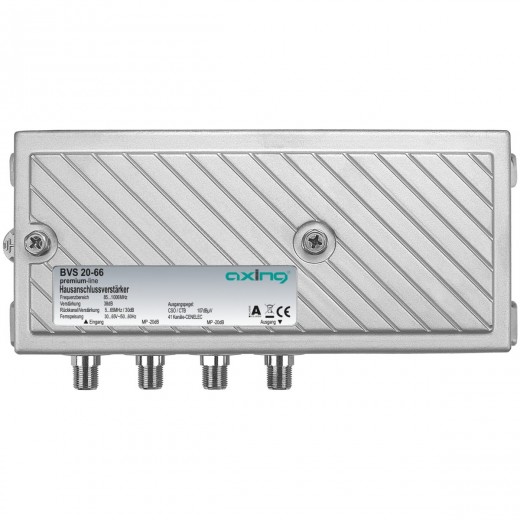

Der BK-Verstärker wird in einem robusten Alu-Druckgussgehäuse geliefert, welches der Schutzklasse IP 54 genügt. Neben Ein- und Ausgang stehen am Verstärker zwei Messbuchsen zur Verfügung, alle Anschlüsse sind F-Buchsen.
Die Verstärkung und Entzerrung im Rückkanalbereich 5 bis 65 MHz kann durch Stellglieder genau justiert werden. Geeignet für Kabelfernsehen (BK Breitbandkabelnetz) und terrestrische Antennen mit UKW, DAB+, DVB-T und DVB-T2 Empfang.
Datenblatt
Lieferzeit | 4-7 Tage |
---|---|
EAN | 7611682003345 |
Hersteller Artikelnummer | BVS 20066 |
Immer versandkostenfrei | Nein |
Hersteller | Axing |
Eingänge | 1 |
Ausgänge | 1 |
Ausführung | Breitbandverstärker |
Frequenzbereich | 5 bis 1006 MHz |
Frequenzbereich Rückweg | 5 bis 65 MHz |
Verstärkung | 38 dB |
Verstärkung Rückweg | 30 dB |
Dämpfungssteller | 0 bis 15 dB |
Rückflussdämpfung | ≥ 18 dB (-1,5 dB/Octave) |
Interstage Dämpfung | 0 | 2 | 4 | 6 dB mit Jumpern steckbar |
Ausgangspegel max. | 107 dBµV (CENELEC-Raster, 41 Kanäle, 60 dB IMA) |
Eingangsentzerrer | 0 bis 15 dB |
Interstage Vorentzerrung | 0 | 2 | 4 | 6 dB mit Jumpern steckbar |
EMV | gemäß EN 50083-2, Klasse A |
Rauschmaß | ≤ 5,5 dB |
Rauschmaß Rückweg | ≤ 7,0 dB |
Messbuchse | -20 dB |
Anschlüsse | F-Buchsen |
Betriebsanzeige | LED |
Leistungsaufnahme | 10 W |
Netzanschluss | Schaltnetzteil 30-65 VAC / 50-60 Hz |
Erdungsanschluß | Potentialausgleichanschluss 4 mm² |
Schutzart | IP 54 |
Umgebungstemperatur | -20 bis +50 °C |
Gewicht | 480 g |
Abmessungen BxHxT | 195 x 90 x 55 mm |
