F-Stecker Montage leicht gemacht - F-Stecker richtig montieren

Damit Ihre Sat-Anlage perfekte Bild- und Ton-Qualität bei jedem Wetter bieten kann, ist die korrekte Montage der F-Stecker sehr wichtig. Die Montage ist grundsätzlich sehr leicht. Damit Ihnen bei der Montage kein Fehler unterläuft, haben wir auf dieser Seite eine Schritt-für-Schritt-Anleitung für Sie erarbeitet. F-Stecker montieren - kein Problem!

1.) F-Stecker montieren - Die Vorbereitung ist wichtig

F-Stecker Montage vorbereiten

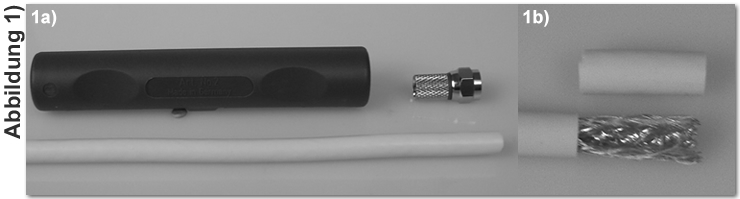

Abbildung 1a) zeigt die Ausgangslage. Sie verfügen - wie könnte es anders sein - über ein Kabel und einen F-Stecker. Zusätzlich empfiehlt sich die Nutzung eines sogenannten Abisolierers. Ist ein solches Werkzeug nicht zur Hand, genügt auch ein scharfes Küchenmesser.

Den ersten Arbeitsschritt können Sie in Abbildung 1b) sehen. Entfernen Sie am Kabelende ca. 1,5 cm bis 2,0 cm des Außenmantels mit dem Abisolierer oder einem Messer. Sie haben nun den äußeren Drahtschirm des Kabels freigelegt.

2.) F-Stecker Montage - Den Drahtschirm richtig nutzen

F-Stecker Montage Drahtschirm

Damit die Signalqualität immer einwandfrei ist, gilt es den Drahtschirm korrekt zu behandeln. Hin und wieder erfährt man, dass der Drahtschirm einfach abgeschnitten wird. Dies dürfen Sie jedoch keinesfalls tun!

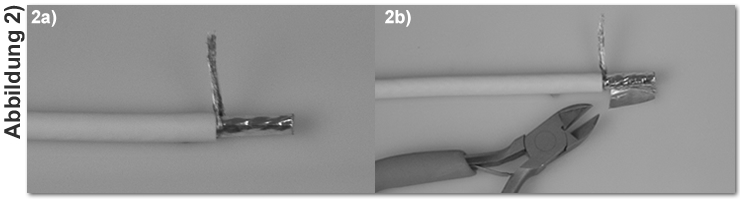

In Abbildung 2a) sehen Sie, wie Sie den äußeren Drahtschirm zusammen drehen sollten.).

3.) Ja nach Schirmung - weitere Schritte der F-Stecker Montage

F-Stecker Montage - Weitere Schritte

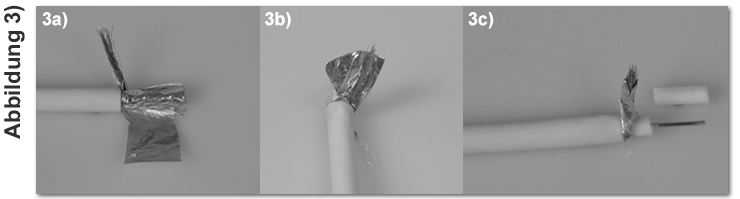

Je nachdem, über wie viele Schirmungsschichten Ihr Kabel verfügt, wiederholen Sie den in Punkt 2 beschriebenen Vorgang - Drahtschirmung zusammendrehen, Folie entfernen - bis Sie auf die letzte Folie über dem Dielektrikum (die weiße Schicht über dem Innenleiter) stoßen. Diese letzte Folie legen bzw. wickeln Sie, wie in Abbildung 3b) und Abbildung 3c) zu sehen, um den bereits verdrehten Drahtschirm, sofern das bei Ihrem Koaxialkabel möglich ist. Mittlerweile gibt es Kabel, bei denen die letzte Folie auf dem Dielektrikum aufgedampft ist und daher nicht oder nur schwer entfernt werden kann. In diesem Fall kann die Folie natürlich auf dem Dielektrikum verbleiben.

Legen Sie nun den Innenleiter des Kabels mit dem Abisolierer oder einem scharfen Messer frei. Wie in Abbildung 3c) zu sehen benötigen Sie ca. 1,2 cm Innenleiter.

Ein weit verbreiteter Irrtum - "Mehr Schichten" ungleich "mehr Schirmung"

An dieser Stelle möchten wir noch auf einen weit verbreiteten Irrtum hinweisen: Die Anzahl der Schichten (z.B. dreifach oder vierfach geschirmt) sagt nicht unbedingt etwas über die Qualität der Schirmung aus. Es kommt vielmehr auf die Qualität der zur Schirmung eingesetzten Materialien an. Gerne beraten wir Sie zu diesem Thema. Rufen Sie uns unter 0251 / 2 37 36 30 an oder schreiben Sie uns eine E-Mail an info@dimaxa.de

4.) F-Stecker montieren und klassische Fehler vermeiden

F-Stecker montieren - Fehler vermeiden

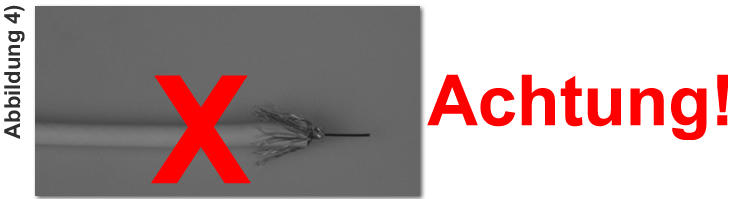

An dieser Stelle ist es Zeit für eine Warnung. Häufig sieht man in Montageanleitungen im Internet den Tipp, das Drahtgeflecht einfach nach hinten über den Außenmantel zu legen (wie in Abbildung 4 demonstriert). Dies sollten Sie jedoch keinesfalls tun. Beim Aufdrehen der Stecker laufen Sie Gefahr, dass der Draht durch das Gewinde des Steckers einfach abgeschnitten und somit wirkungslos wird.

5.) Der F-Stecker wird endlich angebracht

F-Stecker montieren - Stecker aufdrehen

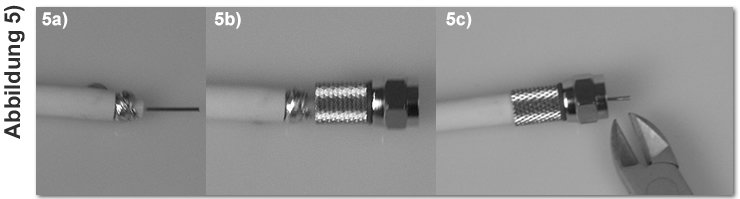

Sie haben es fast geschafft! Bevor Sie den F-Stecker aufdrehen können, legen bzw. wickeln Sie die Masse (also das mit dem letzten Folienschirm umwickelte Drahtgeflecht) vor dem Außenmantel um das Dielektrikum (siehe Abbildung 5a)). Als vorletzter Arbeitsschritt wird der F-Stecker aufgedreht (Abbildung 5b). Bevor das Kabel endgültig einsatzbereit ist, kürzen Sie den überstehenden Innenleiter so ein, dass dieser ca. 2 mm über den F-Stecker hinausragt.

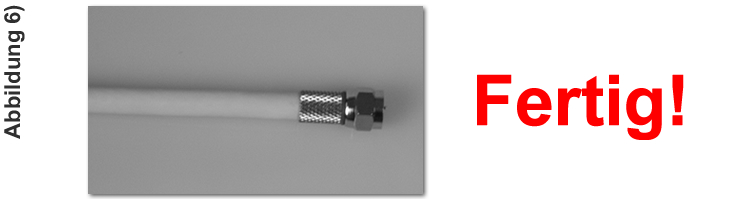

Sie haben es geschafft und Ihr Kabel sieht nun so aus, wie Sie es in Abbildung 6 sehen können. Ein perfekt montierter F-Stecker für perfekten TV-Genuss.
