Sat-Anlage montieren und ausrichten: So geht es ohne Probleme

Sie haben eine Fuba-Sat-Anlage gekauft und sind sich nicht sicher, wie die Fuba DAA 850 Antenne oder die Fuba DAA 780 Antenne richtig montiert und ausgerichtet wird? Damit die Montage und Ausrichtung ihrer Sat-Anlage einfach und problemlos klappt, haben wir für Sie eine Schritt-für-Schritt Anleitung erarbeitet.

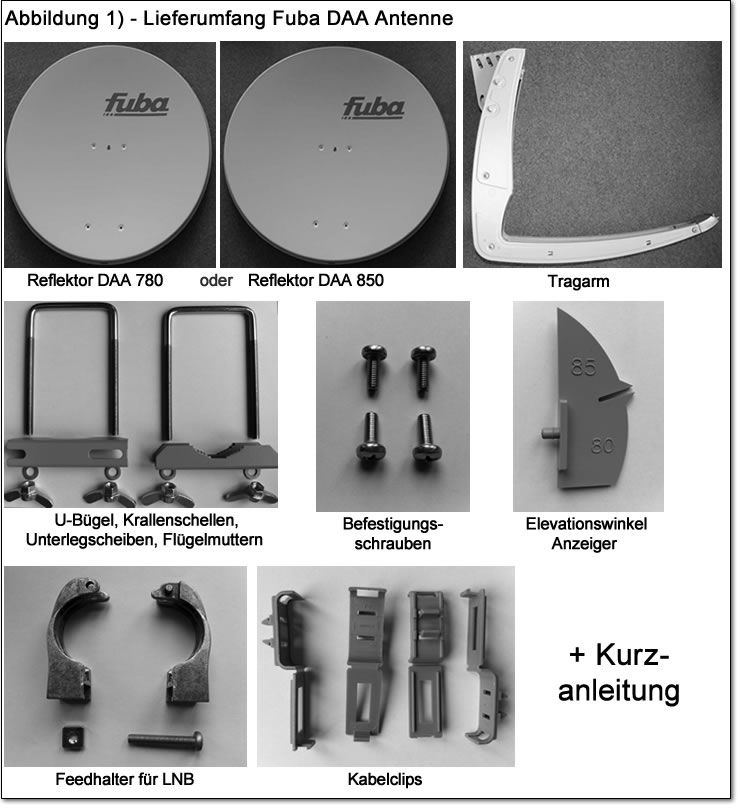

Lieferumfang der Fuba DAA Antenne für Ihre Sat-Anlage

Vergewissern Sie sich, dass alle Teile der Fuba DAA Antenne vorhanden sind. Anhand von Abbildung 1 können Sie sich einen Überblick verschaffen, mithilfe welcher Teile ihre Sat-Antenne montiert wird und diese mit dem Inhalt Ihres Montagesets vergleichen.

Fast kein Werkzeug ist für den Aufbau der Sat-Anlage notwendig

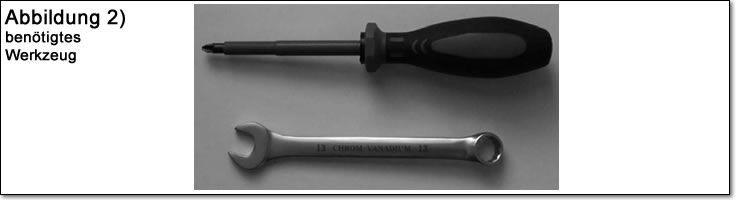

Für den Aufbau benötigen Sie lediglich einen Kreuzschraubendreher und einen 13er Ring- und Maulschlüssel (Abbildung 2).

Schritt 1: Mastmontage der Fuba DAA

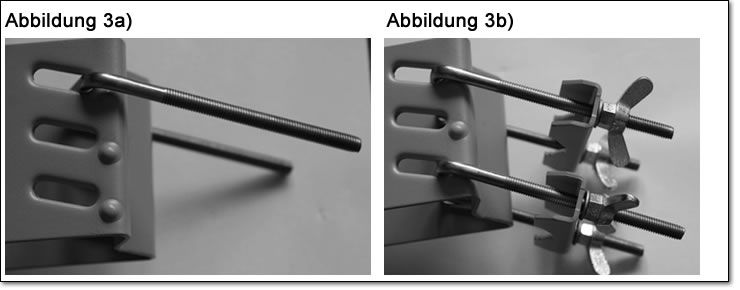

Zunächst führen Sie die U-Bügel durch das obere und untere Langloch des Elevationshalters. Dieser befindet sich auf der Rückseite des Tragarms (Abbildung 3a).

Nun setzen Sie die Krallenschellen an und drehen die Flügelmuttern mit den Unterlegscheiben locker aufs Gewinde (Abbildung 3b).

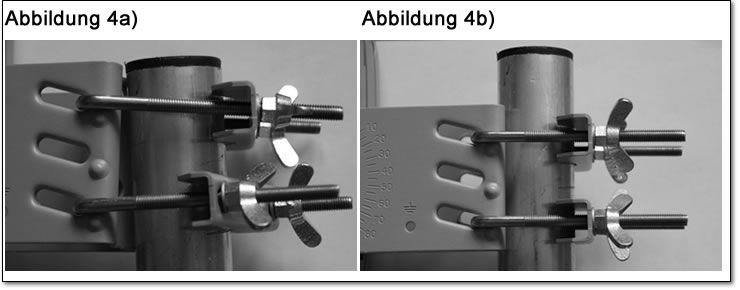

Schieben Sie anschließend die Mastschellen über den Antennenmast und fixieren diese durch das Festdrehen der Flügelmuttern auf der gewünschten Höhe. Die Sat-Anlage sollte so tief wie möglich montiert werden (Abbildung 4a und 4b).

Schritt 2: Einsetzen des Fuba DAA Elevationsclips

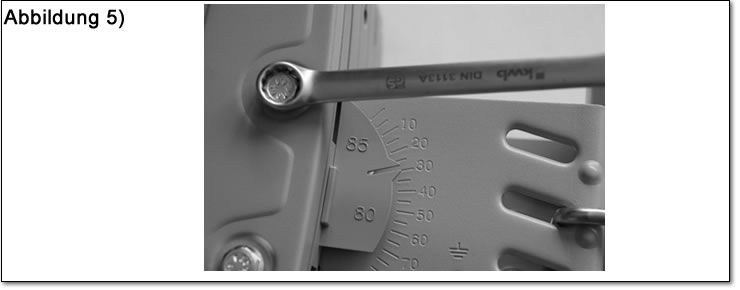

Montieren Sie den Elevationsclip am Rückenteil und lösen die Sechskantschraube mit dem 13er Ring-/ oder Maulschlüssel. Stellen Sie den örtlichen Elevationswinkel ein und drehen Sie die Sechskantschraube wieder fest(Abbildung 5).

Schritt 4: Montage des DAA Reflektors

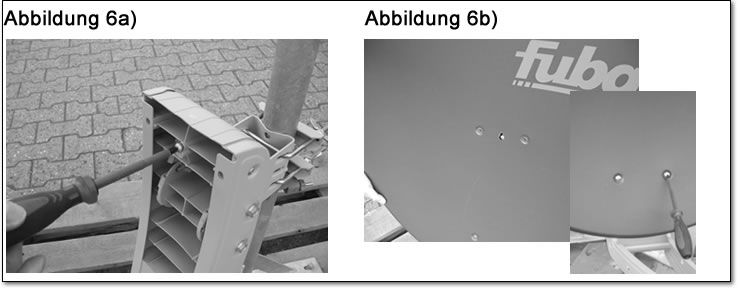

Nun lösen Sie mit einem Kreuzschlitz-Schraubendreher die Halteschraube am Tragarm und hängen dort den Reflektor ein (Abbildung 6a und 6b). Langsam nimmt Ihre Sat-Anlage Gestalt an!

Fixieren Sie nun nur noch den Reflektor mit den 4 Befestigungsschrauben am Reflektorarm (Abbildung 6b klein).

Schritt 5: Feedhalter und LNB Montage

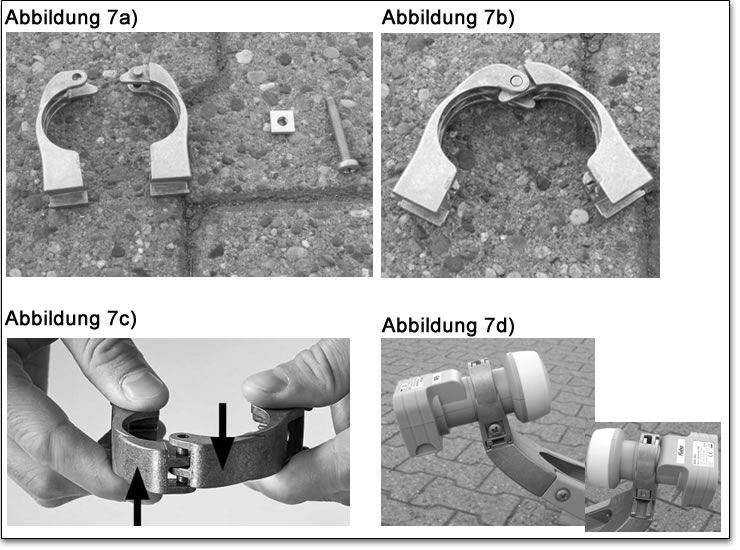

Nun fehlt nur noch die Montage des LNB, die Verkabelung und die Ausrichtung Ihrer Sat-Anlage. Beginnen Sie mit der Montage des LNB: Fügen Sie den Feedhalter zusammen (Abbildung 7a, 7b, 7c) und setzen Sie das LNB in den Feedhalter ein. Drehen Sie die Schraube locker in die Vierkantmutter (Abbildung 7d).

Schieben Sie den Feedhalter mit dem LNB von der Seite auf den Tragarm (Feedträger) und fixieren diesen, indem Sie die Schraube fest anziehen.

Schritt 6: Verkabelung der Fuba DAA

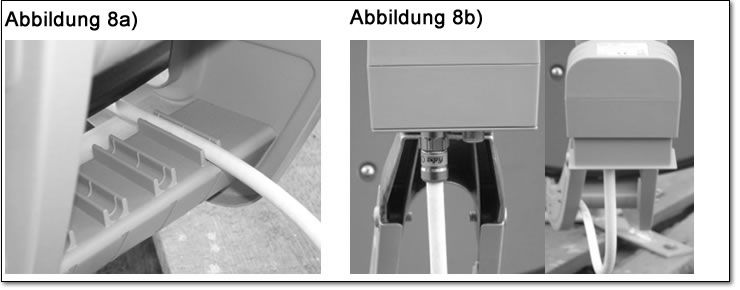

Führen Sie anschließend das Koaxialkabel durch die Öffnung am Tragarm (Abbildung 8a) und schrauben Sie die F-Stecker an die entsprechenden Ausgänge am LNB an. Abschließend ziehen Sie die Schutzkappe über über die F-Stecker (Abbildung 8b).

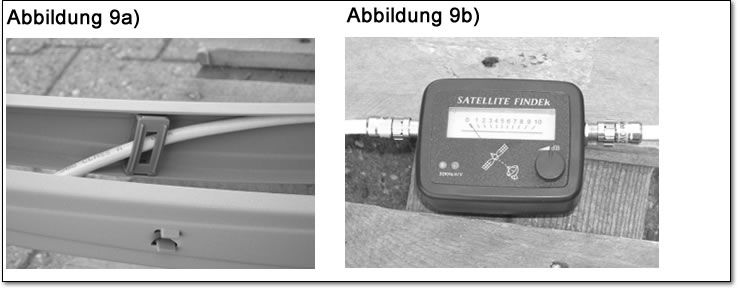

Abschließend befestigen Sie die Kabelclips im Tragarm und fixieren dort das Koaxialkabel (9a). Die Montage ihrer Sat-Anlage ist somit abgeschlossen!

Letzter Schritt: Ausrichten der Sat-Antenne

Damit die von Ihnen frisch montierte Sat-Anlage die von Ihnen gewünschten Kanäle empfangen kann, ist es wichtig, dass Sie ihre Sat-Anlage richtig ausrichten. Für die Ausrichtung lösen Sie die Flügelmuttern an der Mastschelle leicht und richten die Antenne mit Hilfe eines Sat-Finders (Abbildung 9b) und eines Sat-Receivers auf die gewünschte Satelliten Position (Beispiel : Astra 19,2° Ost) aus.

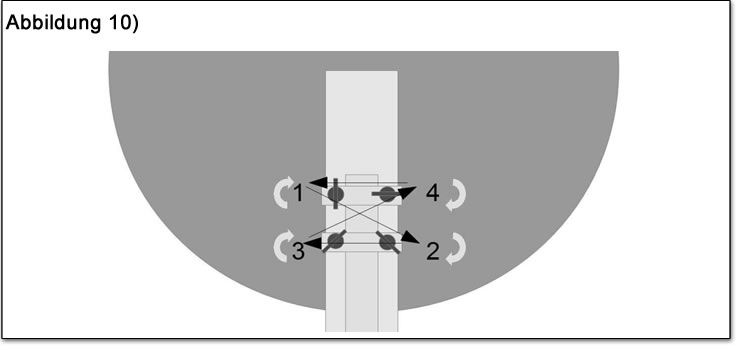

Sobald Sie ihre Sat-Anlage richtig und ausgerichtet haben und das Signal gefunden ist, fixieren Sie die Flügelmuttern wieder mit dem 13er Maulschlüssel. Bitte ziehen Sie alle Flügelmuttern gleichmäßig an und beobachten dabei die Einstellung am Sat-Finder/Receiver. Drehen Sie die Muttern immer nur mit einer halben Umdrehung und beachten Sie das Schema auf der Abbildung 10.

Fertig: Sie haben es geschafft

Ihre Sat-Anlage mit Ihrer neuen Fuba DAA Antenne wurde korrekt installiert. Viel Spaß!
